京瓷推出繁芜性多层陶瓷中枢基板，助力高端AI半导体封装升级。

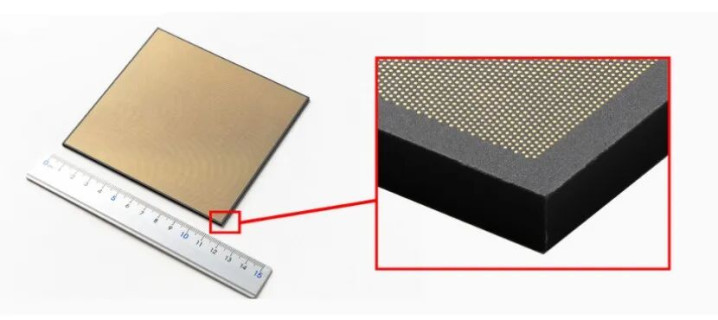

京瓷集团近日厚爱文告，告成研发并将交易化一款全新多层陶瓷中枢基板，该居品专为xPU（包含CPU、GPU等各样AI处理芯片）、交换级ASIC等高端半导体封装设想，将为快速演进的AI数据中心架构提供要道材料复旧。这款具备行业繁芜性的基板居品，将于2026年5月26日至29日在好意思国佛罗里达州奥兰多举办的ECTC 2026国外半导体封装本领大会上初次公开亮相，其特有的材料特质与本领上风，有望破解现时高端半导体封装领域的中枢瓶颈。行动大众闻名的风雅陶瓷本领领军企业，京瓷这次推出的多层陶瓷中枢基板，依托公司自主研发的风雅陶瓷材料打造，中枢聚焦高密度布线与超高结构刚性两大中枢需求，旨在措置高性能半导体封装进程中大宗存在的形变（翘曲）问题，为芯片集成度与运算速率的抓续普及提供底层保险。
从行业发展配景来看，连年来生成式东说念主工智能与大型谈话模子的爆发式增长，正驱动大众范围内AI数据中心的大畛域蛊惑与升级，商场对高性能算力芯片的需求呈现指数级上涨态势。尤其是xPU与ASIC这类中枢运算芯片，为了承载更复杂的狡计任务、兑现更高的处理成果，其封装边幅正朝着更大尺寸、更高密度的标的演进，2.5D封装本领已成为高端算力芯片的主流遴荐。所谓2.5D封装，是指通过高密度中介层（中继基板），将多颗集成电路芯片并列布局，借助风雅电路图案与垂直层间布线本领，大幅普及芯片之间的数据传输速率与举座运算性能，这种封装架构对基板的性能淡薄了极为严苛的要求。可是，传统罗致有机材料制作的中枢基板，博亚体育app中国官方入口在芜俚大尺寸封装需求时，迟缓暴暴露昭着的性能短板：一方面，有机材料的结构刚性不及，在芯片封装、焊合及后续使用进程中容易发生翘曲变形，严重影响芯片的封装良率与恒久动手可靠性；另一方面，有机基板的布线微缩化才调有限，难以闲静高端芯片对高密度布线的需求，成为制约芯片性能进一步繁芜的要道瓶颈。恰是在这一排业痛点下，京瓷凭借在风雅陶瓷材料领域数十年的本领蕴蓄，针对性地研发出这款多层陶瓷中枢基板，为高端半导体封装提供了全新的措置决策。
这款多层陶瓷中枢基板的中枢上风领先体当今超高刚性带来的抗形变才调上。与传统有机基板比拟，京瓷罗致的专有风雅陶瓷材料具备更为优异的结构镇定性与机械强度，大约灵验回击封装进程中各法度产生的应力，亚搏app最大终结减少基板的翘曲变形。凭证京瓷2026年2月完成的仿真测试终结骄气，该陶瓷基板在通常尺寸条目下，形变进度远低于有机基板，这一特质不仅能显耀普及大尺寸半导体封装的良率，还允许罗致更浮滑的基板设想，在削弱芯片举座体积的同期，进一步优化散热成果与电性能说明。关于需要集成多颗芯片的2.5D封装决策而言，基板的低翘曲特质尤为伏击，它能确保芯片与基板、基板与电路板之间的贯穿镇定性，抑止因形变导致的构兵不良、信号衰减等问题，为高端算力芯片的镇定动手提供坚实保险。
其次，多层陶瓷结构赋予了该基板超卓的风雅布线才调。在半导体基板中，层间导电通说念（即导通孔）的加工精度径直决定了布线密度与信号传输成果。京瓷翻新地罗致了陶瓷未烧结（软化）阶段成型工艺，在陶瓷材料仍具备一定柔韧性时完成导通孔的制作，相较于传统有机基板罗致的机械钻孔工艺，这种加工款式大约兑现更小的导通孔直径与更紧凑的孔间距。更风雅的导通孔设想，使得基板大约承载更高密度的三维布线，灵验普及了芯片里面及芯片之间的信号传输速率，同期减少了信号搅扰与能量损耗，竣工适配了高端AI芯片对高密度互连的需求。这一本领繁芜，不仅措置了传统有机基板布线密度不及的问题，还为昔时芯片封装向更高集成度、更快运算速率发展预留了裕如的本领空间。
此外，该基板还具备高度的定制化适配才调与前置仿真办事上风，大约更好地闲静不同客户的个性化需求。在居品设想阶段，京瓷可凭证客户提供的芯片性能缱绻、封装工艺要求等要道参数，提供全面的热性能、电性能及基板翘曲仿真分析办事。通过精确的仿真模拟，客户大约在内容分娩前优化设想决策，提前心事潜在的本领风险，大幅抑止研发试错老本，抑止居品从设想到量产的周期。这种“定制化设想+前置仿真”的办事模式，体现了京瓷在半导体封装材料领域的概括办事才调，也使得该陶瓷中枢基板大约更好地适配不同类型、不同诓骗场景的高端半导体居品，进一步扩大了其商场诓骗范围。
